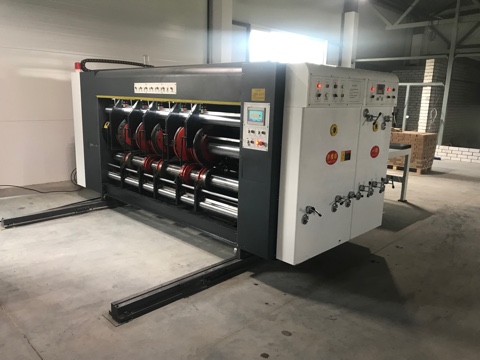

Линия для производства гофрокоробов модели QH1426 предназначена для нанесения 1 –го цвета флексопечати, поперечной рилевки, просечки.
Линия QH1426 сформирована по модульному принципу и состоит из следующих секций:
- Секция цепной подачи;
- Секция флексографической печати;
- Просекательная секция (Слотер).
Дополнительные опции:
- Комплектация просекательно-рилевочной секции (слоттера) муфтами ротационной высечки для просечки вентиляционных отверстий, ручек и деталей сложной конфигурации;
- Вибростол для удаления обрези;
- Листоукладчик;
Технические характеристики:
| Технические данные | QH1426 1447×2400 |
|---|---|
| Макс. скорость (заг./мин) | 80 |
| Макс. размер заготовки (мм) | 1447 x 2400 |
| Макс. размер печати (мм) | 1447 x 2200 |
| Мин. размер заготовки (мм) | 270 x 600 |
| Точность печати (мм) | ≤± 0,5 |
| Точность просечки (мм) | ≤ ± 1,5 |
| Мин. дистанция между слоттерными ножами (мм) | 300x80x300x80 |
| Толщина флексоклише (мм) | 3-8 |
| Толщина заготовки (мм) ** | 1,5-11 |
| Диаметр печатного вала (мм) | 480 |
| Расход воздуха (м3) | 0,8 |
| Мощность (кВт) (базовая комплектация)* | 4 главный мотор 3 вспомогательный |
| Габаритные размеры (м) (базовая комплектация)* | 5,2х3,2х1,7 |
* Базовая комплектация – секция подачи + 1 секции флексопечати + секция слотера.
** Возможность работы с микрогофрокартоном толщиной от 1,5 мм.
Особенности конструкции:
- Секции устанавливаются на рельсы и соединяются при помощи пневматических замков;
- Цепная подача заготовок со стола;
- Станина изготовлена толщиной 50 мм;
- Все зубчатые передачи, с низким уровнем шума и высокой точностью, снабжены автоматическим контуром смазки;
- Возможность производства следующих форматов: 1000×2000 мм; 1270×2200 мм; 1270×2600 мм; 1447×2400 мм; 1600×2400 мм; 1600×2400 мм; 1600×2800 мм; 2200×2200 мм; 2200×2600 мм; 2200×2800 мм;
- Электромеханическая регулировка ножей и рилевок; Моторизированное перемещение ножей; Фазировка (совпадение) ножей; Подвижные просечные ножи; Отрезание кромки одинарным тонким ножом; Отдельный частотный преобразователь на каждый просечной нож; Память компьютера рассчитана на хранение 999 типоразмеров. При наборе на сенсорном дисплее номера заказа, сохраненного в памяти, компьютер автоматически выстраивает все настройки слоттерной секции на конкретный заказ; Полностью моторизированные настройки просекательно-рилевочной секции с отображением данных на сенсорном дисплее; Автоматическая установка нулевого положения; Установлены предрилевочные муфты.
Видеообзор линия производства четырехклапанного ящика с цепной подачей:
